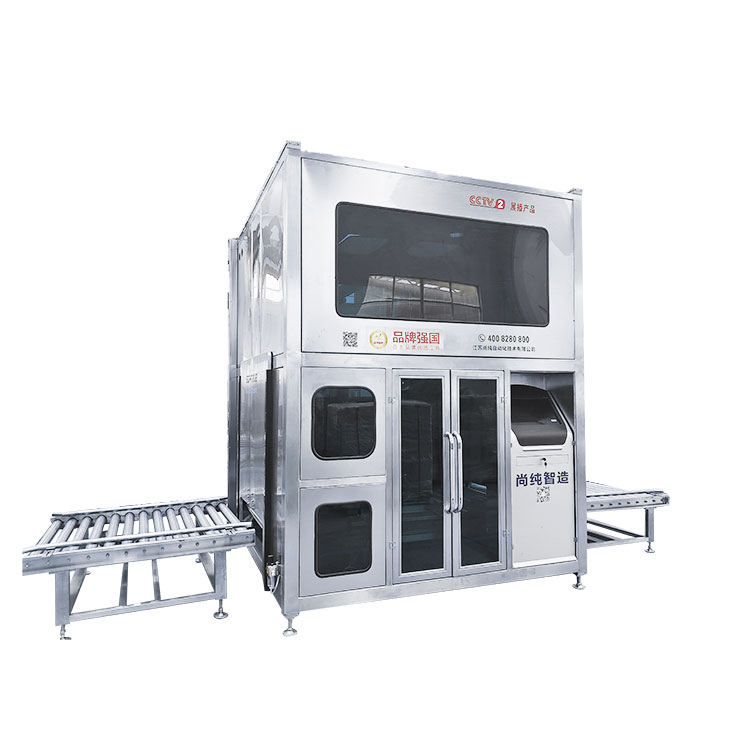

როგორც 200L 1000L ვიზუალური სრულად ავტომატური შემავსებელი მანქანის მწარმოებელი, Somtrue ყოველთვის აყენებს ხარისხს პირველ ადგილზე და მუდმივად ოპტიმიზებს წარმოების პროცესს და ხარისხის მართვის სისტემას. ჩვენ მკაცრად ვაკონტროლებთ ყველა ბმულს, რათა უზრუნველვყოთ, რომ თითოეული 200L 1000L ვიზუალური სრულად ავტომატური შემავსებელი მანქანა შეიძლება აკმაყოფილებდეს უმაღლეს სტანდარტებს. ჩვენ გვესმის ჩვენი მომხმარებლების მუშაობისა და საიმედოობის მოთხოვნები, რის გამოც ჩვენ არა მხოლოდ ვდებთ მნიშვნელოვან რესურსებს R&D-სა და ინოვაციებში, არამედ მჭიდროდ ვთანამშრომლობთ ჩვენს პარტნიორებთან, რათა უზრუნველვყოთ, რომ ჩვენი პროდუქტები დააკმაყოფილებს ჩვენი მომხმარებლების მრავალფეროვან საჭიროებებს.
(აღჭურვილობის გარეგნობა განსხვავდება მორგებული ფუნქციის ან ტექნიკური განახლების მიხედვით, ფიზიკური ობიექტის მიხედვით).)
Somtrue არის პროფესიონალი მწარმოებელი, რომელიც მზად არის უზრუნველყოს გლობალურ კლიენტებს უკეთესი პროდუქტები და სერვისები. ჩვენი 200L 1000L ვიზუალური სრულად ავტომატური შემავსებელი მანქანა არა მხოლოდ კარგად არის მიღებული შიდა ბაზარზე, არამედ მოიპოვა ფართო აღიარება საერთაშორისო ბაზარზე. განუწყვეტელი ძალისხმევისა და უწყვეტი ინოვაციების მეშვეობით, Somtrue აგრძელებს ტექნიკური დონისა და წარმოების შესაძლებლობების გაუმჯობესებას გლობალური მომხმარებლების მზარდი საჭიროებების დასაკმაყოფილებლად. ჩვენ გვჯერა, რომ ორივე მხარის ძალისხმევით და თანამშრომლობით შევქმნით უკეთეს მომავალს! იქნება ეს არსებული მომხმარებელი თუ ახალი პარტნიორი, ჩვენ მოუთმენლად ველით თქვენთან ერთად ზრდას და უფრო დიდ წარმატებას და მიღწევებს. მოდით ერთად შევხვდეთ გამოწვევას, შევქმნათ მეტი ღირებულება მომხმარებლებისთვის და გავუზიაროთ ინდუსტრიის განვითარება და პროგრესი!
ინტელექტუალური შეფუთვის სისტემა, სპეციალურად შექმნილი 200 ლიტრიანი კასრებისთვის აფეთქებაგამძლე გარემოში 200 ლიტრიანი ლულის (მათ შორის უჯრის) შეფუთვისთვის. ვიზუალური საძიებო პირის გამოყენებით, მას შეუძლია განახორციელოს ავტომატური გახსნის 200 ლიტრიანი ლულის ავტომატური შეფუთვა, ავტომატური დაივინგი, ავტომატური სწრაფი შევსება, ავტომატური გაჟონვა, ავტომატური დალუქვის ძაფის საფარი და სხვა მთელი პროცესები.
შემავსებელი ძირითადი ნაწილი იღებს გარემოს დაცვის ჩარჩოს, რომელსაც შეუძლია ფანჯრის დათვალიერება და ავტომატურად აძრობს კარს ვედროში და გარეთ, რომელსაც შეუძლია შექმნას დახურული სივრცე შევსებისას. ამ აპარატის ელექტრული კონტროლის ნაწილი შედგება PLC პროგრამირებადი კონტროლერისგან, აწონვის მოდულისგან, ვიზუალური სისტემისგან და ა.შ., ძლიერი კონტროლის უნარითა და ავტომატიზაციის მაღალი ხარისხით. ლულის ამოვსების ფუნქციით, ლულის პირის ამოვსება დაუშვებელია, რათა თავიდან იქნას აცილებული მასალების ნარჩენები და დაბინძურება, ასე რომ აპარატის ელექტრომექანიკური ინტეგრაცია იყო შესანიშნავი შესრულება.
აწონვის მუშაობის პრინციპი გამოიყენება შევსების რაოდენობის კონტროლის რეალიზებისთვის. შევსების სარქვლის გახსნის დრო კონტროლდება პროგრამირებადი კონტროლერის PLC-ით და მასალა მიედინება (ან ტრანსპორტირდება ტუმბოს მიწოდების საშუალებით) კონტეინერში. ამ აპარატის შევსების განყოფილება ახორციელებს სწრაფ შევსებას და ნელ შევსებას ორმაგი სქელი და თხელი მილსადენის მეშვეობით და ნელი შევსების ნაკადი რეგულირდება. შევსების საწყის დროს, ორმაგი მილსადენი ერთდროულად იხსნება. შევსების პერიოდის შემდეგ, მყვინთავის ცილინდრი ადის ლულის პირის პოზიციამდე, ნედლი მილსადენი იკეტება და თხელი მილსადენი აგრძელებს ნელა შევსებას, სანამ არ იქნება მითითებული მთლიანი შევსების მოცულობა. ავტომატური დაწნული საფარი შესრულებულია შევსების ბოლოს.
მოწყობილობას აქვს აწონვის და უკუკავშირის სისტემა, რომელსაც შეუძლია დააყენოს და დაარეგულიროს სწრაფი და ნელი შევსების მოცულობა.
სენსორულ ეკრანს შეუძლია ერთდროულად აჩვენოს მიმდინარე დრო, აღჭურვილობის მუშაობის სტატუსი, შევსების წონა, კუმულაციური გამომავალი და სხვა ფუნქციები.
მოწყობილობას აქვს განგაშის მექანიზმის, ხარვეზის ჩვენების და სწრაფი დამუშავების სქემის ფუნქციები.
შევსების ხაზს აქვს ჩაკეტვის დაცვის ფუნქცია, შევსება ავტომატურად ჩერდება და შევსება ავტომატურად, როდესაც შევსება ადგილზეა.
ეს მანქანა აღჭურვილია მთელი საფარით, ვედროს ერთი მხარე ღიაა, ინარჩუნებს ბუნებრივ ვენტილაციას; დანარჩენი არის დახურული კონსტრუქცია, ფანჯრებით და აღჭურვილია მცირე ვენტილაციის მექანიკური მართვისთვის.
ეს მანქანა არის სრულად დახურული საფარი, ზეწოლის ინტერფეისით, შეუძლია მოწყობილობის მიკროდამუხტვა, გარე გაზის შემცირება მოწყობილობაში.
აფეთქებაგამძლე ტიპი: | Exd II BT4 |
კონტურის განზომილება (სიგრძე, სიგანე და სიმაღლე) მმ: | 2400*2800*3000 |
შესაფერისი ლულის ტიპი: | 200ლ რკინის კასრი (4 ბარელი / უჯრა) |
წონის დიაპაზონი: | 0-1500 კგ |
შევსების სიზუსტე: | ± 200გრ (200ლ ბარელმეტრი) |
მასშტაბის ღირებულება: | 200გრ |
კვების ბლოკი: | AC380V / 50Hz; 10 კვტ |
გაზის მიწოდების წყარო: | 0,6 MPa; 1,5 მ³ / სთ ინტერფეისი: φ 12 შლანგი |

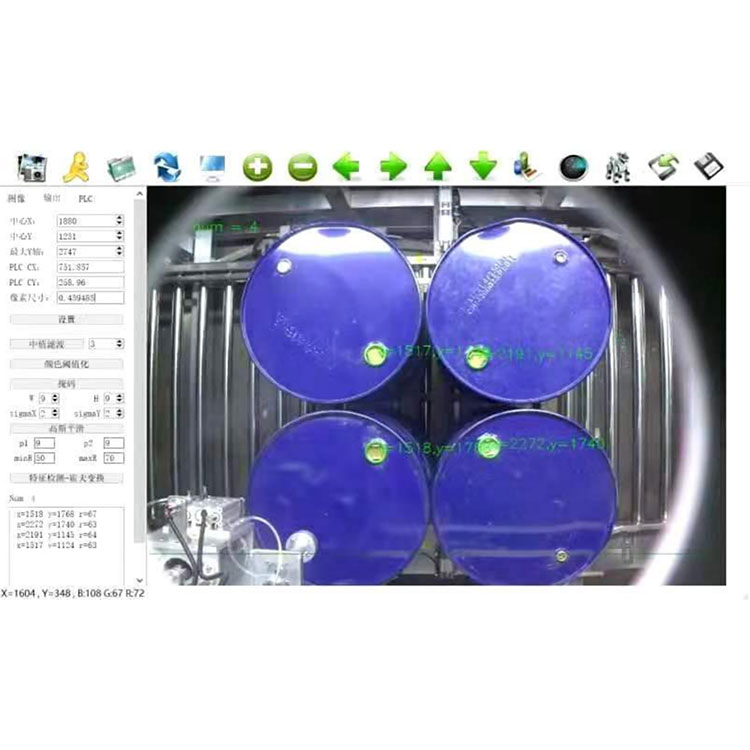

ხედვა: სამრეწველო ინტელექტუალური კამერის გამოყენებით, რომელიც ჩატვირთულია ვიზუალური აფეთქების იზოლაციის აპარატის ყუთში სამუშაოდ. ინტელექტუალური კამერიდან და PLC კონტროლის კოორდინატთა მოძრავი სისტემიდან მიმანიშნებელია შემავსებელი იარაღი ლულის პორტთან.3D კოორდინატის მოძრავი სისტემა: სახელმძღვანელო სარკინიგზო სისტემა და აფეთქებაგამძლე შენელების ძრავა.
ძირითადი ფუნქცია:
ავტომატური ძებნა: ვიზუალური პოზიციონირება, კოორდინატების მოძრავი სისტემის ძებნა, იარაღის წვეთოვანი შევსება.
სწრაფი და ნელი ორმაგი სიჩქარის ავტომატური რაოდენობრივი შევსება: შევსების სიზუსტისა და წარმოების სიმძლავრის უზრუნველსაყოფად;
შევსების ფორმა: შევსება სითხის დონეზე ან მის ქვეშ;
პნევმატური ბაზის სარქველი ყოველთვის ღიაა, ნელა დაამატეთ წინა ბოლო ნაკადის ლიმიტი - შეანელეთ შემავსებელი იარაღის გამოსასვლელის დინების სიჩქარე;
თხევადი ჭიქის დიზაინი - პერფუზიის შემდეგ ნარჩენი სითხის გაჟონვის შემცირება;
ავტომატური და ხელით რაოდენობრივი შევსება-მარტივი ექსპლუატაცია და შენარჩუნება;
ავტომატური პილინგის ფუნქცია - გადალახავს კონტეინერის შევსების არათანმიმდევრული წონის ფაქტორების გავლენას სიზუსტეზე;
მნიშვნელობის წერტილის რეგულირებადი-რაოდენობრივი შევსება, რომელიც ადაპტირებულია წონის მრავალ დიაპაზონზე;
ავტომატური დიაგნოსტიკა, ხარვეზის სიგნალიზაცია - სისტემის მუშაობის საიმედოობის გაუმჯობესება;
დამცავი ჩამკეტი-ვედრო ადგილზე, სპრეის იარაღი ქვემოთ; ივსება იარაღის ზედა ლულის დაბრუნება;
თვითჩაკეტვის კონტროლი-შესინჯეთ საქშენი შევსებამდე;
პროდუქტის პარამეტრების შენახვა-შეიძლება შეინახოს სხვადასხვა პროდუქტის წონის კომპლექტის მნიშვნელობა და მასთან დაკავშირებული პერფუზიის პარამეტრები;
ტოლერანტობის გამოვლენა-შევსების შეცდომის ავტომატური გამოვლენა;

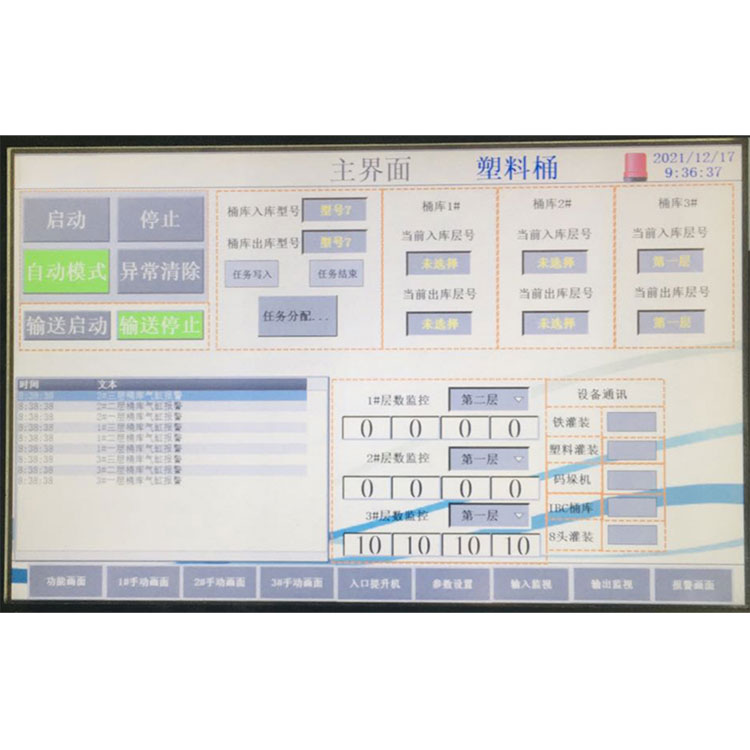

სენსორული ეკრანი-ჩინური ინტერფეისი, ინტუიციური, მოსახერხებელი პარამეტრი.
განგაშის გაფრთხილება - ზუსტი მარცხამდე.
მთელი ხაზი შედგება მრავალი PLC სისტემისგან, რომელთა კონტროლი შესაძლებელია დამოუკიდებლად კონტროლირებადი და ერთმანეთის გადაკეტვა. მას აქვს სისტემის თვითშემოწმების ფუნქციები, შეცდომების ჩვენების სიგნალიზაცია, სიზუსტე, სიჩქარე, გამომავალი და ა.შ. მოგვაწოდეთ დეტალური მილსადენის კონტროლის პროცესის ნაკადის სქემა და ლოგიკური დიაგრამა.
შეუძლია შეინახოს შემავსებელი მასალის ტიპი, რაოდენობის პარტია, თარიღი, წონა ბარელზე, შენახვის დრო და სხვა ჩაწერის ფუნქციები

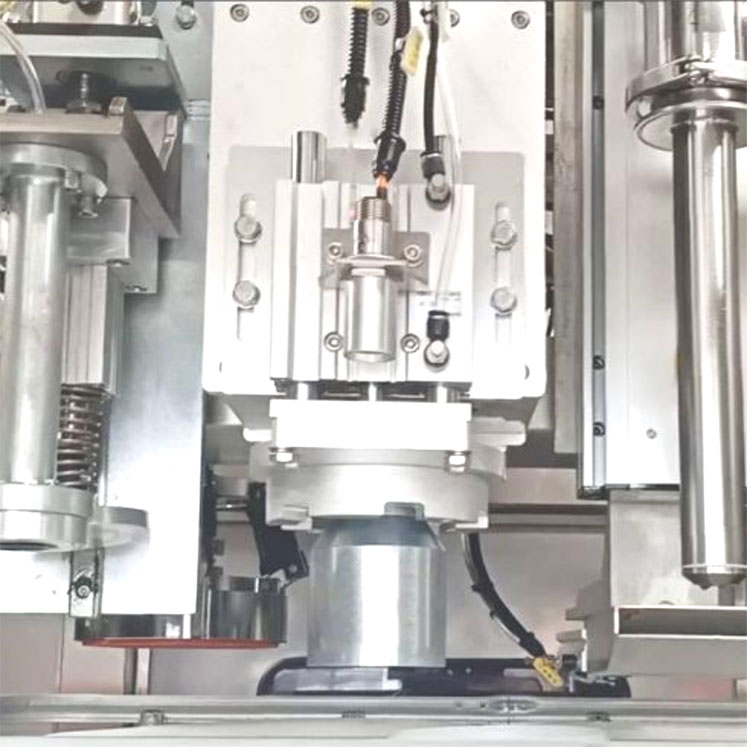

თოფის შემავსებელი თავი: გარე ბლოკირების სახით, ავსებისას ავტომატურად ჩაყვინთება ლულის პირში (ლულის ძირში) და შევსების შემდეგ ავტომატურად ამოდის. შემავსებელი იარაღის თავი არის ღრუ დიზაინის და მასალის გასუფთავება შესაძლებელია იარაღის თავის დახურვის შემდეგ, რათა თავიდან იქნას აცილებული მასალის დაფრქვევა.
შემავსებელი იარაღის თავის ქვედა ნაწილი აღჭურვილია ცილინდრის გაფართოების თხევადი ფირფიტით. შევსების შემდეგ, შევსების თავი მაღლა იწევს და სადრენაჟე ფირფიტა ვრცელდება, რათა თავიდან აიცილოს მასალის დაბინძურება შეფუთვისა და გადამყვანი ხაზის სხეულისგან. თხევადი დამაკავშირებელი დისკი განკუთვნილია თავისუფლად დაშლისთვის, რომლის დაშლა შესაძლებელია ხელსაწყოების გარეშე და მოსახერხებელია გასაწმენდად.
ღია საფარი, დაწნული საფარის ნაწილი: კომპანიის დაპატენტებული ტექნოლოგიის გამოყენებით, შეუძლია შეფუთოს მბრუნავი საფარის თავი და ლულის ზედაპირი ვერტიკალურად და შეიძლება იყოს გლუვი, ადვილად გასახსნელი საფარი და დატრიალებული საფარი, არ დაზიანდეს საფარი, არ დააზიანოს საფარი. , მჭიდრო საფარის დალუქვის ხარისხი მაღალია.
მასალის შევსების პარამეტრის დაყენება და მოქმედება სენსორული ეკრანის ფუნქციონირებით, მარტივი და ინტუიციური, ტემპერატურის ჩვენებით, ხარვეზის დიაგნოზით და განგაშით, სწრაფი ფუნქციით. მას აქვს მეხსიერების შენახვის პროგრამის ფუნქცია, შეუძლია შეინახოს პარამეტრების მრავალი ნაკრები და ნახოს ისტორიული მონაცემები. შეუძლია ავტომატურად გამოთვალოს გაზომვის გადახრა და შეიძლება დასახელდეს სხვადასხვა პროგრამისთვის, შეცვალოს სხვადასხვა სპეციფიკაციები ან შეცვალოს წარმოების სიმძლავრე, საჭიროა მხოლოდ სხვადასხვა პარამეტრების რეგულირება, შეუძლია გააუმჯობესოს მუშაობის ეფექტურობა. აწონვის სისტემა იყენებს ცნობილი ამერიკული ბრენდის სენსორს შევსების სიზუსტის უზრუნველსაყოფად. გარდა ამისა, სისტემას აქვს ზეთის დაცვის ფუნქცია, ხოლო სენსორი მოსახერხებელია ინსტალაცია, ამოღება და შეკეთება.
სასწორის მაგიდას აქვს დამცავი ფუნქცია, როდესაც თოფის ლულის თავი, იარაღის თავი ავტომატურად ბრუნდება. და დაცულია შევსების მაქსიმალური დროით.
უსაფრთხოების ჩაკეტვა
უსაფრთხოების ჩაკეტვა არხის ადგილზე:
დააინსტალირეთ ღილაკი ნომერი 1 და 2 კვების დროს. როდესაც უჯრა მოთავსდება და ტრანსპორტირდება ზევით, დააჭირეთ ღილაკს #1 და შემდეგ ასამბლეის ხაზი ატარებს No1 ნიშანს და აწვდის უჯრას No1 შემავსებელ მოწყობილობას.
კიდევ ერთხელ, როდესაც უჯრა მოათავსეთ და გადაიტანეთ უჯრაზე, დააჭირეთ ღილაკს No2. შემდეგ შეკრების ხაზი ატარებს No2 ნიშანს და აწვდის უჯრას No2 შემავსებელ მოწყობილობას.
როცა არა. 1 შევსება გამორთულია, ასამბლეის ხაზი ექნება No1 დასრულების ნიშანს და არ გადავა No2 შემავსებელი აღჭურვილობა შემდეგ სადგურზე.
შევსების უსაფრთხოების ჩაკეტვა:
satety გასვლა:
როდესაც უსაფრთხოების კარი იხსნება, შეაჩერეთ მიმდინარე მოქმედება;
უსაფრთხოების კარის დახურვის შემდეგ, არანორმალური წვდომის კონტროლი ამოღებულია და შევსება აგრძელებს ნორმალური მუშაობის დასრულებას.
მყვინთავის ბლოკირება:
შემავსებელი თაიგულის პირის გარეთ, წარმოიქმნება არანორმალური დაქვეითების სიგნალიზაცია და შევსების თავი ადის საწყის მდგომარეობაში და იხსნება ხელით ჩარევით.
ჭარბი წონის შევსება:
შევსების ტესტი შევსების ზეგანაკვეთური, მთელი მანქანა გაჩერება შევსება, განგაში, ხელით ჩარევა გადასაჭრელად.
ჩართვის განგაშის შევსება
კამერა იღებს არანორმალურ სიგნალიზაციას
არანორმალური შემომავალი და გამავალი მასალის სიგნალიზაცია
